　　变频器是利用电力半导体器件的通断作用将工频电源换成另一频率电源的电能控制装置。通俗的说，他是一种能改变施加于交流电动机的电源频率值和电压值的调速装置。

　　变频器是现代最先进的一种异步电动机调速装置，能实现软起动、软停车、无极调速以及特殊要求的增、减速特性等，具有显著的节电效果。它具有过载、过压、欠压、短路、接地等保护功能，具有各种预警、预报信息和状态信息及诊断功能，便于调试和监控，可用于恒转矩、平方转矩和恒力功率等各种负载。

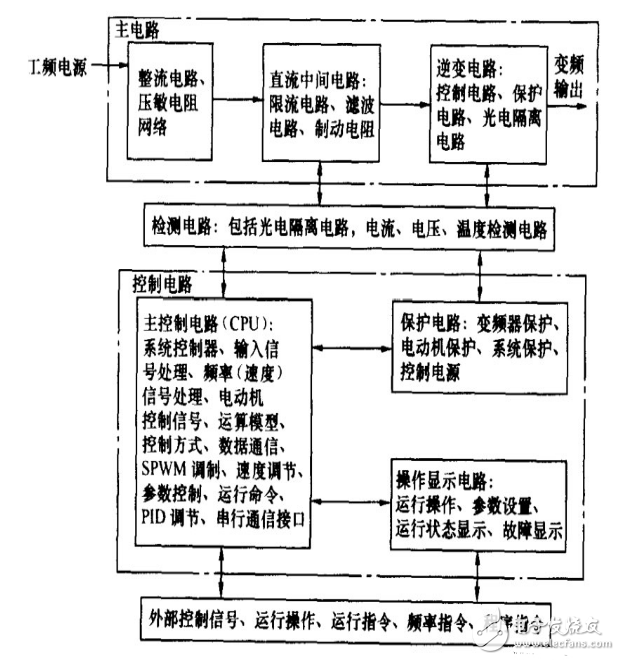

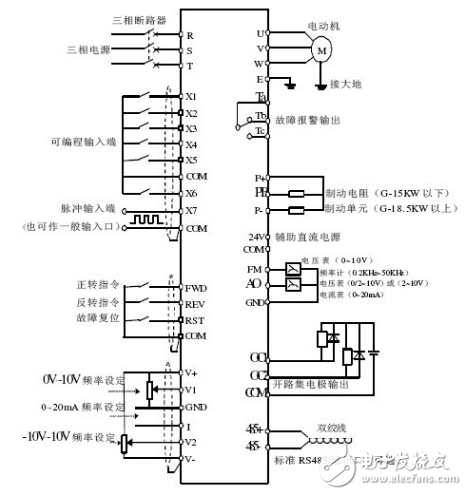

　　变频器由电力电子半导体器件（如整流模块、绝缘栅双极晶体管IGBT）、电子器件（集成电路、开关电源、电阻、电容等）和微处理器（CPU）等组成。其基本结构如图所示：

　　变频器的组成：变频器由主电路、控制电路、操作显示电路和保护电路4部分组成。

　　1、主电路。给异步电动机提供调频调压电源电力变换部分称为主电路。主电路包括整流器、直流中间电路和逆变器。

　　①、整流器。它有全波整流桥组成，其作用是把工频电源变换成直流电源。整流器的输入端接有压敏电阻网络，保护变频器免受浪涌过电压及大气过电压冲击而损坏。

　　②、直流中间电路。由于逆变器的负载为异步电动机，属于感性负载，因此在直流中间电路和电动机之间总会有无功功率交换，这种无功能量要靠直流中间电路的储能元件-电容器或电感器来缓冲。另外，直流中间电路对整流器的输出进行滤波，以减小直流电压或电流的波动。在直流电路里设有限流电路，以保护整流桥免受冲击电流作用而损坏。制动电阻式为了满足异步电动机制动需要而设置的。

　　③、逆变器，他与整流器的作用相反，是将直流电源变换成频率和电压都任意可调的三相交流电源。逆变器的常见结构由6个功率开关器件组成的三相桥式逆变电路。他们的工作状态受控于控制电路。

　　2、控制电路（主控制电路CPU）。控制电路由运算放大电路，检测电路、控制信号的输入、输出电路，驱动电路等构成，一般采用微机进行全数字控制，主要靠软件完成各种功能。

　　3、操作显示电路。这部分电路用于运行操作、参数设置、运行状态显示和故障显示。

　　变频器是把工频电源（50Hz或60Hz）变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

　　变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

　　VVVF：改变电压、改变频率 CVCF：恒电压、恒频率。各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均为400V/50Hz或200V/60Hz（50Hz），等等。通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。

　　由式（1）可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

　　低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交直交电路。其控制方式经历了以下四代。

　　其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。

　　它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。经实践使用后又有所改进，博鱼App即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。

　　矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。矢量控制方法的提出具有划时代的意义。然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。

　　1985年，德国鲁尔大学的DePenbrock教授首次提出了直接转矩控制变频技术。该技术在很大程度上解决了上述矢量控制的不足，博鱼App并以新颖的控制思想、简洁明了的系统结构、优良的动静态性能得到了迅速发展。目前，该技术已成功地应用在电力机车牵引的大功率交流传动上。 直接转矩控制直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。它不需要将交流电动机等效为直流电动机，因而省去了矢量旋转变换中的许多复杂计算；它不需要模仿直流电动机的控制，也不需要为解耦而简化交流电动机的数学模型。

　　VVVF变频、矢量控制变频、直接转矩控制变频都是交直交变频中的一种。其共同缺点是输入功率因数低，谐波电流大，直流电路需要大的储能电容，再生能量又不能反馈回电网，即不能进行四象限运行。为此，矩阵式交交变频应运而生。由于矩阵式交交变频省去了中间直流环节，从而省去了体积大、价格贵的电解电容。它能实现功率因数为l，输入电流为正弦且能四象限运行，系统的功率密度大。该技术目前虽尚未成熟，但仍吸引着众多的学者深入研究。其实质不是间接的控制电流、磁链等量，而是把转矩直接作为被控制量来实现的。具体方法是：

　　控制定子磁链引入定子磁链观测器，实现无速度传感器方式；

　　自动识别（ID）依靠精确的电机数学模型，对电机参数自动识别；

　　算出实际值对应定子阻抗、互感、磁饱和因素、惯量等算出实际的转矩、定子磁链、转子速度进行实时控制；

　　矩阵式交交变频具有快速的转矩响应（《2ms），很高的速度精度（2％，无PG反馈），高转矩精度（《＋3％）；同时还具有较高的起动转矩及高转矩精度，尤其在低速时（包括0速度时），可输出150％～200％转矩。

　　变频器工频切换方式分为手动旁路和自动旁里两种方式：《？XML:NAMESPACE PREFIX = O /》

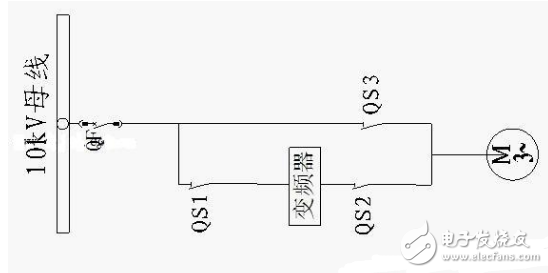

　　手动切换方式投资少，在检修变频器时有明显的断电时间，能够保证人身安全，但存在操作复杂、切换时间长，需要锅炉停炉、压火后进行人工操作，不符合锅炉要求连续运行的稳定性和经济性要求。如下图所示：

　　上述手动切换方式由三个隔离开关QS1、QS2和QS3组成，其中QS2和QS3不能同时合上，在机械上互锁。当变频器运行时，QS1、QS2合上，QS3断开；当变频器故障时自动跳开上级开关QF；断开QS1和QS2，合上QS3之后合上上级开关QF，电机进入工频运行。

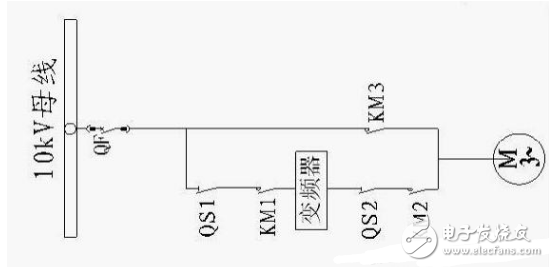

　　自动切换旁路的优点是，能够实现运行中变频自动切工频运行、工频自动切变频，这一过程是连续的，不会引起锅炉停炉、压火，从而保证了连续生产的需要，这是很重要的。（版权所有）缺点是投资高，编程复杂，处理的不好容易造成扩大事故。如下图所示：

　　（1）变频切工频时需要判断是变频器故障还是电机本身故障，以免造成扩大事故；

　　（2）变频切工频时需要解决切到工频运行时风门的自动动作问题，以维持锅炉负压和风量的恒定，保证锅炉稳定运行，同时还要考虑到切换时间要躲过电机的暂态过程；

　　（3）工频切变频时，变频器需要有飞车启动功能，以便变频器能跟踪电机转速，实现平稳切换，同时切换时间也需要综合考虑电机的过渡过程，以免出现变频器“过压”故障，切换失败，造成锅炉停炉。
